視覺系統特點

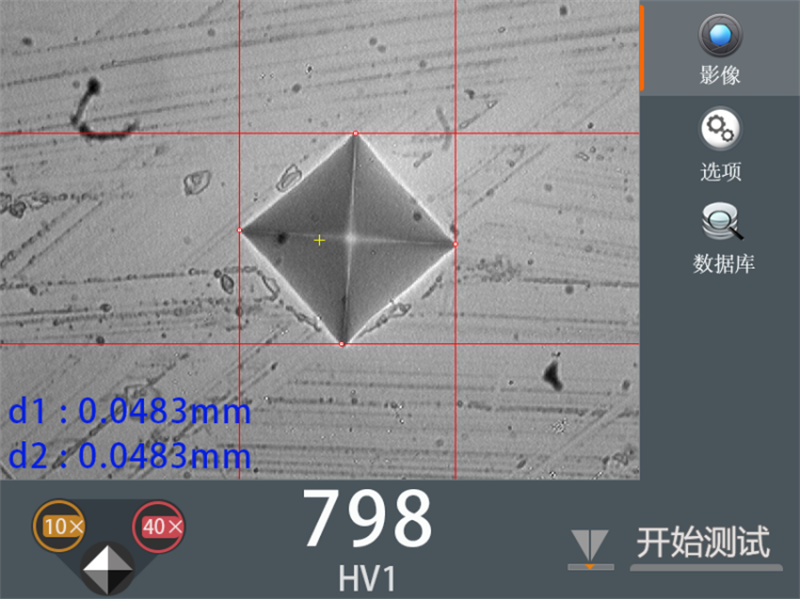

u 客觀性：視覺系統具有客觀性，分析結果不受主觀影響 u 灰度分辨率高：人眼一般64灰階，機器視覺可以高達256灰階 u 嵌入式影像技術取代傳統測量目鏡，使用攝像頭+顯示屏模式，壓痕圖像，顯示屏直接顯示 u 視覺芯片類型：工業級專用高清攝像頭 u 對比度、亮度、白平衡等調節一應俱全 u 視覺分析模式簡化人工操作過程，減少人員操作疲勞，測量數據更直觀、便捷 u 優化每個環節，相較于傳統硬度計整體性能極大提升，時間節約50%

視覺系統相對目鏡測量的優勢

u 直接在需要進行測量的表面進行測量，不存在視覺誤差。傳統結構的硬度計采用目鏡測量，刻度線與壓痕不是在一個平面上，不同的視角下，刻度位置與壓痕位置會產生視覺差，導致不同的視角和不同的人員測量結果有差異

u 測量精度高：不存在機械目鏡的回差問題。機械目鏡螺旋測微結構刻度分辨率為10μm左右，而且存在機械回差，需要嚴格定義測量手法。視覺系統的圖像傳感器像素間隔為7.5μm，精度相對高，測量一致性好

u 可提供多種測量方式的二維同時測量，簡化測量過程，提升測量速度

u 具備矩形切線測量法

u 無視覺疲勞，降低測量勞動強度。奧龍視覺系統采用65K真彩TFT液晶屏，觀察舒服不疲勞，而且可以多人同時測量

技術參數

樣品要求

雖然維氏硬度既可以測量較軟的材料，又可以測量較硬的材料，但它對試樣同樣有著自己的要求。只有選擇合適的試樣，才能避免由此帶來的誤差，得到準確的維氏硬度值。

試樣外表要求

維氏硬度試樣表面應光滑平整，不能有氧化皮及雜物，不能有油污。一般的，維氏硬度試樣表面粗糙度參數Ra不大于0.40μm，小負荷維氏硬度試樣不大于0.20μm，顯微維氏硬度試樣不大于0.10μm。（μm是表面粗糙度參數Ra的單位。）

試樣制備的要求

維氏硬度試樣制備過程中，應盡量減少過熱或者冷作硬化等因素對表面硬度的影響。

此外，對于小截面或者外形不規則的試樣，如球形、錐形，需要對試樣進行鑲嵌或者使用專用平臺。
